伸縮蝶閥 網站首頁> 產品中心 >伸縮蝶閥 >不銹鋼伸縮蝶閥SD343W

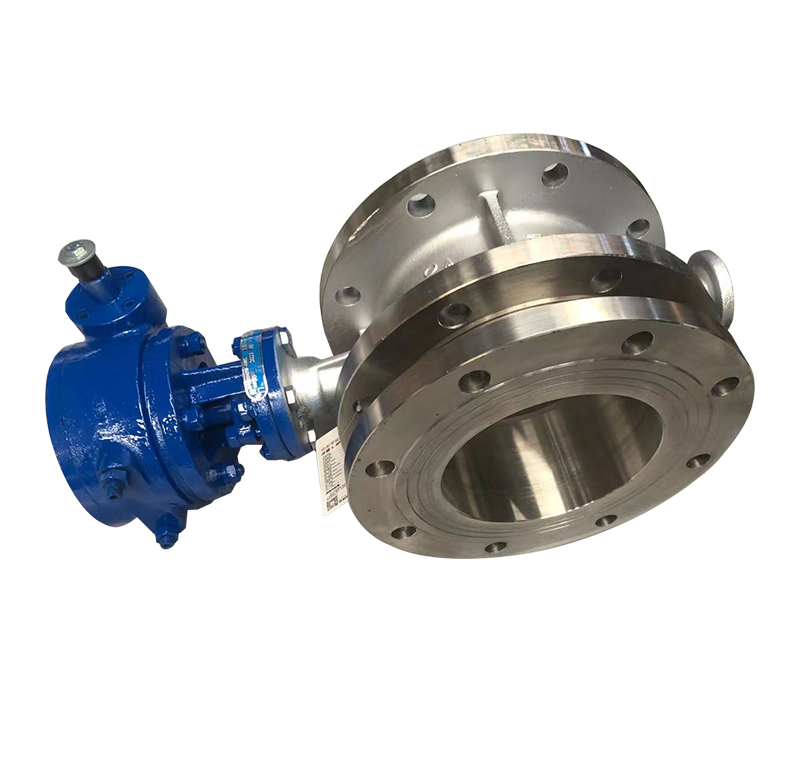

不銹鋼伸縮蝶閥SD343W

發布日期:[2020-06-23]     點擊率:

不銹鋼伸縮蝶閥SD343W

伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件,已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中,其密封形式多采用密封結構,密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制,不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。現有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥,閥體和閥座為連體構件,閥座密封表面層堆焊耐溫、耐蝕合金材料。

多層軟疊式密封圈固定在閥板上,這種蝶閥與傳統蝶閥相比具有耐高溫,操作輕便,啟閉無磨擦,關閉時隨著傳動機構的力矩增大來補償密封,提高了蝶閥的密封性能及延長使用壽命的優點。

SD943H電動伸縮蝶閥

SD943(H、F、X)-(6、10、16)連接尺寸

DN

H1

H2

H3

法蘭式L

大長度Lmax

小長度Lmin

伸縮長度L

L1

L2

L3

L4

電動裝置型號

mm

in

50

2

80

112

248

108

164

138

151

103

185

103

297

QB-10-1

65

21/2

95

112

248

112

190

154

172

103

185

103

297

QB-10-1

80

3

98

130

248

114

195

163

177

103

185

103

297

QB-10-1

100

4

114

142

248

127

227

184

206

103

185

103

297

QB-10-1

125

5

128

174

248

140

254

201

215

103

185

103

297

QB-20-1

150

6

139

180

333

140

240

195

225

103

185

103

297

QB-20-1

200

8

174

225

333

152

265

215

245

103

185

103

297

QB-60-1

250

10

215

266

342

165

295

235

265

103

185

103

297

QB-60-1

300

12

245

290

342

178

308

254

282

118

322

118

250

QB-120-1

350

14

270

320

342

190

325

271

300

118

322

118

250

QB-120-1

400

16

305

400

342

216

345

283

314

118

322

118

250

QB-250-1

450

18

325

425

342

222

370

314

340

118

322

118

250

QB-250-1

500

20

360

480

342

229

377

316

346

118

322

118

250

QB-250-1

600

22

445

520

415

267

446

388

417

190

322

155

362

QB500-0.5

700

24

505

582

415

292

445

395

425

190

377

155

362

QB500-0.5

800

32

560

620

365

318

479

425

455

245

681

190

482

ZA60

900

36

630

715

365

330

515

455

485

245

766

268

370

ZA60

1000

40

680

760

365

415

525

465

495

245

766

268

370

ZA60

1200

48

795

905

396

470

574

495

542

245

879

268

405

ZA120

1400

56

900

1000

396

530

599

542

572

355

983

368

430

ZA120

1600

64

110

1160

460

600

640

615

616

355

1121

368

500

ZA240

1800

72

1124

1247

460

670

725

695

695

355

1121

368

500

ZA240

2000

80

1292

1367

460

760

764

722

722

393

1204

435

530

ZA240
