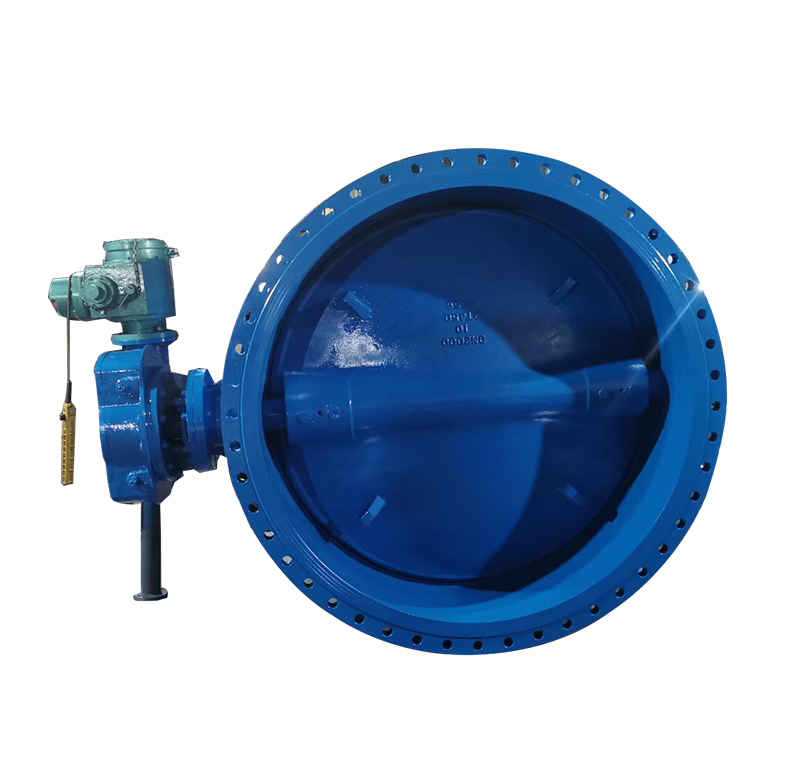

雙偏心蝶閥D343X

發布日期:[2016-07-22]     點擊率:

雙偏心蝶閥D343X

DS373H對夾式雙向硬密封蝶閥

雙向硬密封蝶閥產品概述

雙向高壓金屬硬密封蝶閥是我公司根據市場需求,研究國內外硬密封蝶閥的結構,消化、吸收、總結的基礎上研發的新型產品。該產品采用新型的“斜置橢圓蝶板徑向動平衡密封結構” ,可靠地實現了金屬硬密封蝶閥正反雙向密封零泄露,特別適應反向密封要求高的工況,是真正具有較先進水平的高科技新產品。

DS373H蝶閥成批投產后,創造了良好的經濟效益和社會效益,深受廣大新老用戶歡迎。高性能雙向金屬硬密封蝶閥廣泛用于冶金、水電、熱電、熱力、城市給排水、農田排灌等行業,適用介質為煤氣、蒸汽、空氣、水等,在管道系統中,作截?cái)嗷蜻B通介質用。

DS373H對夾式雙向硬密封蝶閥_產品特點

雙向金屬硬密封蝶閥主要由閥體、蝶板、閥軸、閥體密封圈、蝶板密封圈、軸套、自潤滑軸承、驅動裝置等組成,具有如下特點:

1、結構特點、型小輕便、操作輕便;

2、采用三維偏心結構,蝶板、閥座密封面加工精度高。蝶板在開啟的瞬間,密封面完全脫離;蝶板在關閉的過程中幾乎無摩擦,關閉輕便。具有越關越緊自鎖功能,自密封性能,密封性能穩定可靠;

3、密封副(蝶板密封圈—閥體密封圈)材料為不銹鋼,并經特殊處理,具有金屬硬密封和彈性密封的雙重優點,抗腐蝕、耐磨損、耐高溫,使用壽命長;

4、采用了“徑向動平衡密封結構”設計,使蝶板開啟阻力很小并可靠地實現了蝶閥進出口雙向密封零泄露。啟閉過程中蝶板密封面沿 360°圓周各點可以瞬間快速完成,快速準確得實現了關閉接觸自動相吻合的密封動作;

5、蝶板流線型設計,具有強度高,過流面積大,流阻小,節省能源;

6、可靠的雙向密封功能,是管道系統中要求雙向切斷的不錯的產品,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。

新老密封蝶閥結構比較

比較項目

新結構(圖1)

傳統結構(圖2)

比較結果

正向密封性能

1.1PN 零泄露

1.1PN 零泄露

新老密封性能高

反向密封性能

1.1PN 零泄露

0.5PN 零泄露

新結構反向密封性能高

操作扭矩

徑向平衡H=0,e值小蝶板動平衡,閥門啟閉操作扭矩很小,操作輕松自由

徑向不平衡H≠0,且很大,e值比較大,蝶板不能動平衡,閥門啟閉操作扭矩大,操作費力

新結構操作輕松節約能源

蝶板徑向動平衡

近似平衡,雙向密封性能可靠

極不平衡,反向密封性能極低

新結構蝶板關閉狀態動平衡性能好,易實現反向密封

結構先進程度

采用蝶板動平衡原理H=0,e值取小可靠值,三維偏心橢圓金屬硬密封原理

蝶板徑向不極不平衡H≠0,e值較大,三維偏心橢圓密封原理

新結構先進,雙向承壓

使用壽命

密封面損耗很小,壽命長

密封面損耗較小

新結構壽命較長

雙向硬密封蝶閥_工作原理

高性能雙向金屬硬密封蝶閥通過各種驅動裝置帶動閥軸旋轉,通過銷軸帶動蝶板在90°范圍內旋轉,使蝶板處于開啟或關閉狀態,從而達到連通或截?cái)嘟刂沟哪康摹?/p>

雙向硬密封蝶閥_執行標準

1、設計、制造按照GB/T12238-89、JB/T8527-97標準執行;

2、閥門試驗按照GB/T13927-92、JB/T9092-99標準執行;

3、閥門結構長度按照GB/T12221-2005標準執行;

4、兩端法蘭尺寸符合GB/T17241.6-1998、GB/T9113.1-2000、GB/T9115.1-2000、JB/T79.1-94標準執行,非標法蘭連接尺寸按企業標準;

DS373H雙向硬密封蝶閥_主要性能規范

公稱壓力(MPa)

0.6

1.0

1.6

2.5

4.0

6.4

10.0

強度試驗壓力(MPa)

0.9

1.5

2.4

2.75

5.0

9.6

15.0

密封試驗壓力(MPa)

0.66

1.1

1.76

3.75

4.4

7.04

11.0

氣密封試驗壓力(MPa)

0.6

適用溫度

碳鋼:-29℃~ 425℃;球墨鑄鐵(Q):-29℃~350℃;鉻鎳鈦鋼(R、P):≤200℃;

鉻鉬鋼(I):≤550℃;鉻硅鉬鋼(II):≤850℃。

適用介質

碳鋼、球墨鑄鐵(Q):水、空氣、天然氣、油品等非腐蝕性或弱腐蝕性介質;

鉻鎳鈦鋼(R、P):硝酸類或醋酸類等腐蝕性介質;

鉻鉬鋼(Ⅰ):高溫石油等介質;

鉻硅鉬鋼(Ⅱ):高溫腐蝕性介質。

驅動方式

蝸輪傳動、電動、氣動、液動、管網

DS373H雙向硬密封蝶閥_主要零件材料

零件名稱

材料名稱

閥體、蝶板

WCB、碳素結構鋼、鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼、球墨鑄鐵

閥座密封圈

不銹鋼、6號

閥 軸

13Cr、鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼

蝶板密封圈

鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼

填 料

柔性石墨、夾織物橡膠
