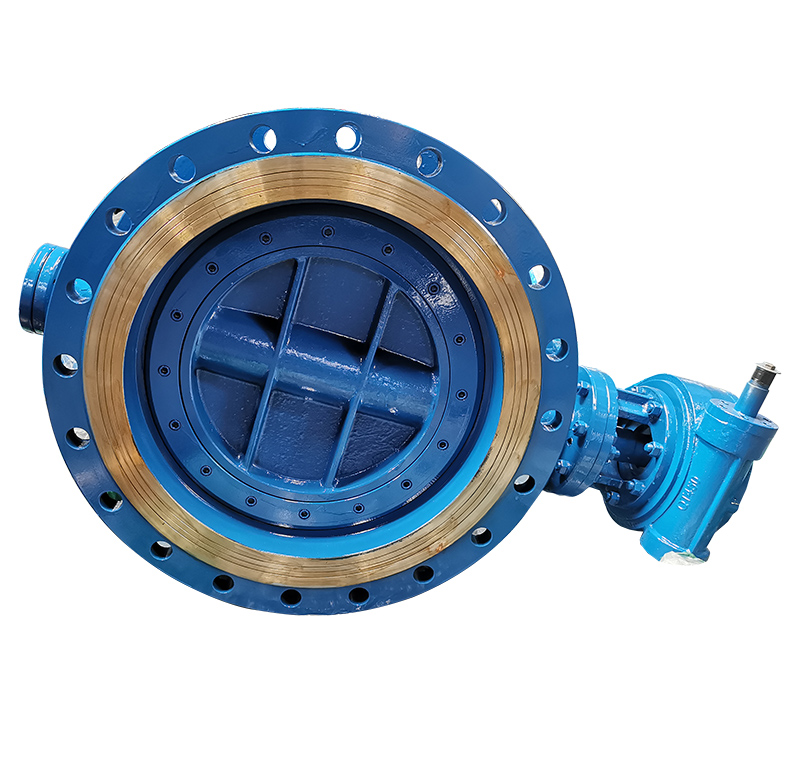

D341X-10/16法蘭渦輪蝶閥介紹:
法蘭渦輪蝶閥的蝶板安裝于管道的直徑方向。法蘭渦輪蝶閥結構簡單、體積小、重量輕。只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。
D341X-10/16法蘭渦輪蝶閥適用范圍:
法蘭渦輪蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上,用于調節和截斷介質的流動。
D341X-10/16法蘭渦輪蝶閥主要零件材料:
型號 | 閥體 | 蝶板 | 閥桿 | 閥座密封圈 |
D341X | QT450 | QT450 | 2Cr13 | 丁腈橡膠 |
D341X-10/16法蘭渦輪蝶閥主要性能參數:
型號 | 公稱壓力 ﹝MPa﹞ | 試驗壓力﹝MPa﹞ | 適用溫度 | 適用介質 | |
殼體 | 密封 | ||||
D341X | 1.0 | 1.5 | 1.1 | ≤80℃ | 水、油品、 污水、海水 |
1.6 | 2.4 | 1.76 |
D341X-10/16法蘭渦輪蝶閥主要外形尺寸:
公稱通徑DN(mm) | 尺寸 | ||
L | D0 | H | |
50 | 108 | 135 | 175 |
65 | 112 | 135 | 175 |
80 | 114 | 135 | 190 |
100 | 127 | 160 | 200 |
125 | 140 | 160 | 215 |
150 | 140 | 160 | 215 |
200 | 152 | 240 | 310 |
250 | 165 | 280 | 310 |
300 | 178 | 320 | 340 |
350 | 190 | 320 | 355 |
400 | 216 | 320 | 535 |
450 | 222 | 320 | 540 |
500 | 229 | 360 | 590 |
600 | 267 | 360 | 650 |
700 | 292 | 360 | 710 |
800 | 318 | 400 | 815 |
900 | 330 | 400 | 870 |
1000 | 410 | 400 | 940 |
1200 | 470 | 400 | 1020 |
1400 | 530 | 400 | 1270 |
D341X-10/16法蘭渦輪蝶閥特點:
1、啟閉方便迅速、省力、流體阻力小,可以經常操作。
2、結構簡單,外形尺寸小,結構長度短,體積小,重量輕,適用于大口徑的 閥門。
3、可以運送泥漿,在管道口積存液體少。
4、低壓下,可以實現良好的密封。
5、調節性能好。
6、全開時閥座通道有效流通面積較大,流體阻力較小。
7、啟閉力矩較小,由于轉軸兩側蝶板受介質作用基本相等,而產生轉矩的方向相反,因而啟閉較省力。
8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。
9、安裝方便。
10、操作靈活省力,可選擇手動、電動、氣動、液壓方式。
力致公司訂貨須知: 如果你對本公司產品感興趣請你按下列要求咨詢或訂貨。
一、①產品產品名稱與型號②產品口徑③產品是否帶附件以便我們的為您正確選型④產品的使用壓力⑤產品的使用介質的溫度
二、若已經由設計單位選定力致公司的產品型號,請按產品型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的力致公司工程師為您審核把關。
感謝您訪問我們的網站如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供更好的服務。
