【產品用途】
D42F、D342F、D642F、D942F型PN10~PN100的雙偏心法蘭蝶閥也叫作高性能法蘭蝶閥,主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。

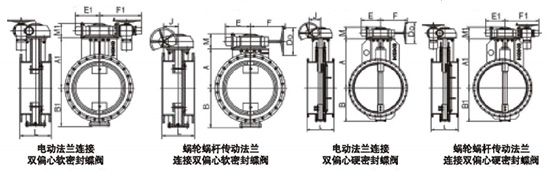

【結構示意圖】
【閥門型號】
雙偏心法蘭蝶閥常見的型號有:d342f-10、d342f-16、d342f-25、d342f-40、d342f-64、d342f-100、d642f-10、d642f-16、d642f-25、d642f-40、d642f-64、d642f-100、d942f-10、d942f-16、d942f-25、d942f-40、d942f-64、d942f-100等。
【產品特點】
1、 設計合理,結構緊湊,裝拆容易,便于維修。
2、 采用偏心結構,減少密封圈的摩擦,延長閥門使用壽命。
3、 完全密封,泄漏為零??梢杂糜诔哒婵展r。
4、 更換閥板密封圈、蝶板,轉軸等材質,可適用多種介質和不同溫度。
【執行標準】
設計規范: GB/T 12238 API609
結構長度: GB/T 12221 API609 ASME B16.10
法蘭連接: GB/T 9113 API609 ASME B16.5 ISO5752
試驗與檢驗:GB/T 13927 API598
【性能參數】
工作壓力(MPa) | 0.6~10.0 (PN6-PN100) | |||
適用溫度(℃) | 軟密封≤200℃ | |||
適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 | |||
材料 | 閥體 | WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | ||
蝶板 | WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | |||
閥桿 | 2Cr13 F304 F316 鉻鉬鋼 低溫鋼 鎳合金 Monel | |||
密封面 | SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel | |||
填料 | 柔性石墨 PTFE |

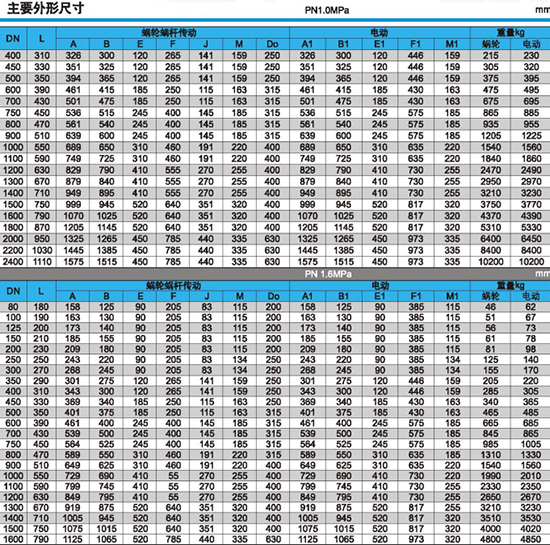

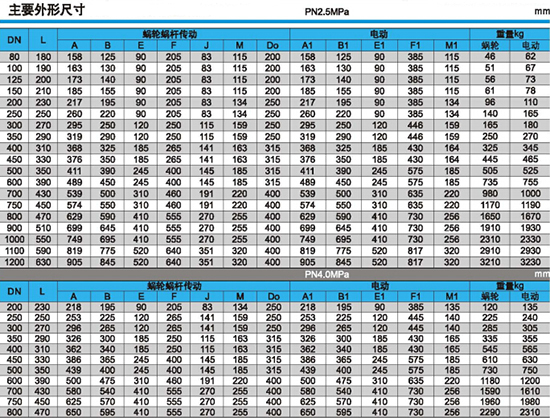

【外形尺寸】
