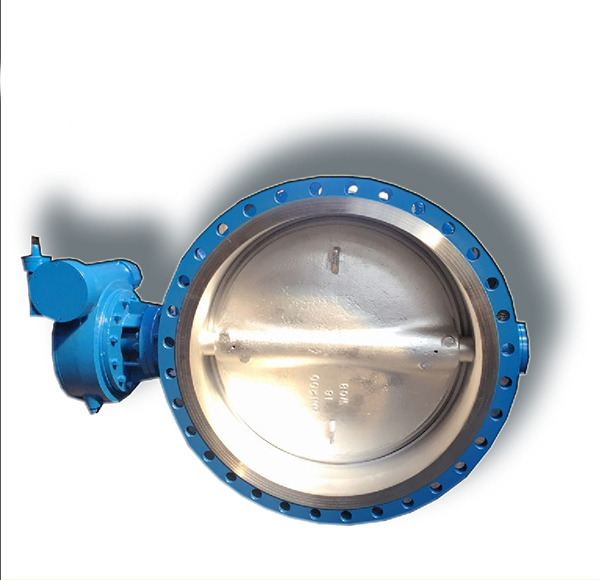

法蘭蝶閥基本結構與工作原理全解析

發布日期:[2024-07-17]     點擊率:

法蘭蝶閥是一種常見的閥門類型,廣泛應用于水處理、化工、石油、電力等多種工業領域,其特點是通過旋轉蝶板來控制流體的流通。下面是法蘭蝶閥的基本結構與工作原理的詳細解析:


基本結構


閥體:閥體是蝶閥的主體部分,通常由鑄鐵、球墨鑄鐵、碳鋼或不銹鋼等材料制成,通過法蘭連接方式固定在管道系統中。閥體內部有一個圓形通道,中心設有一個圓形孔供蝶板旋轉。


蝶板:蝶板是蝶閥的核心部件,呈圓盤狀,中間有軸孔,通過閥桿與驅動相連。蝶板的邊緣設計有密封面,與閥座相接觸以達到密封效果。材質根據使用工況可選用不同的金屬或復合材料。


閥座:閥座位于閥體的兩側,與蝶板的密封面相對應,通常由橡膠、尼龍或金屬等材料制成,具備良好的彈性以確保密封效果。硬密封蝶閥的閥座會采用更耐磨的材料,如碳化硅、硬質合金等。


閥桿:閥桿連接蝶板與執行,通過旋轉運動帶動蝶板開啟或關閉。為了避免介質泄漏,閥桿通常設有填料函或密封套。


法蘭連接:法蘭是連接閥門與管道的重要部件,通過螺栓將閥門與管道的法蘭緊密相連,確保密封和穩固。


執行:根據需要,蝶閥可配備手動、氣動、電動或液壓等不同類型的執行,用于遠程控制蝶板的開閉。


工作原理


開啟過程:當執行驅動閥桿旋轉時,蝶板繞其軸線旋轉,從閥座上逐漸抬起,直至蝶板與閥座完全脫離,形成最大流通面積,允許流體自由通過。


關閉過程:關閉時,執行反向旋轉閥桿,蝶板逐漸下降并緊壓在閥座上。密封面之間相互擠壓,形成密封,阻止流體通過。


調節功能:蝶閥不僅可全開全關,還具備調節流量的功能。通過改變蝶板的旋轉角度,可以不同程度地阻擋或引導流體通過,從而實現對流量的控制。


特點總結


結構簡單、體積小、重量輕,便于安裝和維護。

啟閉迅速,操作扭矩較小,尤其適用于大直徑管道。

流阻小,全開時流體阻力接近于零,有利于節能。

適用范圍廣,可適用于多種介質和壓力條件,但硬密封蝶閥更適合于含有固體顆?;蚓哂休^強腐蝕性的介質。


法蘭蝶閥因其靈活性、耐用性和經濟性,在工業管道系統中得到了廣泛應用。
