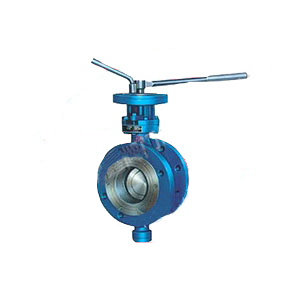

硬密封蝶閥工作原理與結構詳解

發布日期:[2024-07-17]     點擊率:

硬密封蝶閥是一種廣泛應用在工業管道系統中的控制元件,主要用于調節或切斷流體的流動。其特點是通過旋轉蝶板來實現開啟與關閉,且密封面采用硬質材料以提高耐磨損性和耐高溫性能,適用于含有顆粒物或具有一定腐蝕性的介質。下面是對硬密封蝶閥工作原理與結構的詳細解析:


工作原理


開啟過程:當執行(如氣動、電動或液壓驅動裝置)驅動閥桿旋轉時,固定在閥桿上的蝶板隨之轉動。隨著蝶板角度的增加,流體通道逐漸增加,直至蝶板與閥座完全平行,達到全開狀態,此時流體可以無障礙地通過閥門。


關閉過程:關閉時,執行驅動閥桿反向旋轉,蝶板逐漸靠近閥座,直至兩者緊密貼合。硬密封蝶閥的閥座和蝶板通常由耐磨、耐高溫的硬質材料制成,如碳化硅、硬質合金等,確保在高壓或含有硬質顆粒的流體中也能形成可靠的密封,避免泄漏。


結構詳解


蝶板:蝶板是蝶閥的核心部件,通過閥桿旋轉來控制流體流通。硬密封蝶閥的蝶板表面會覆有或鑲嵌硬質密封材料,以提高密封性能和耐磨性。


閥體:閥體是容納蝶板并連接管道的主體部件,通常由鑄鐵、球墨鑄鐵、不銹鋼等材料制成,根據使用環境的不同選擇合適的材質。


閥座:位于閥體內部,與蝶板相對的環形結構,同樣采用硬質材料,以確保在關閉狀態下形成可靠的密封界面。


閥桿:連接蝶板與執行的傳動部件,負責傳遞動力,使蝶板旋轉。


執行:可以是手動、氣動、電動或液壓驅動裝置,根據實際應用需求選擇合適的類型,用于控制蝶板的開啟和關閉。


密封墊圈:雖然稱為“硬密封”,但在某些設計中,蝶板邊緣或閥座周圍也可能設置軟質密封墊圈,進一步增加密封效果。


支架/導軌:為了確保蝶板平穩旋轉,閥體內通常設有導向或支撐結構,減少摩擦并保持閥板的正確位置。


硬密封蝶閥憑借其好的密封性能、耐久性和適用范圍廣的特點,在石油、化工、電力、冶金等多個工業領域有著廣泛的應用。
